Elektroinštalácia bez zbytočného drážkovania? Skúste Sendwix s Éčkom.

Zásuvka v každom rohu, ďalšia pri dverách, bodové svetlá na stenách a strope, pevne pripojené spotrebiče, ovládanie okenných roliet, rekuperácia, k tomu slaboprúdové rozvody. Pri projektovaní elektroinštalácie v rodinnom dome treba myslieť na všetko. Tomu zodpovedá aj jej rozsah v podobe desiatok až stoviek metrov káblov. A tie je nutné zabudovať do konštrukcie. Vytváranie drážok v stenách je pritom práca, ktorá patrí k tým najmenej obľúbeným. Murivo Sendwix ale prináša jednoduchšie riešenie pre zvislé rozvody.

Sendwix s Éčkom. Na čo pamätať

Murovacie bloky Sendwix, Pri ktorých je v označení konkrétneho variantu produktu písmeno E, majú zvislé elektrokanáliky. Ich priemer je 40 milimetrov, osová vzdialenosť je 125 alebo 250 milimetrov. " V osi dutín, na pohľadových stranách murovacích blokov, sú predlisované linky. Reálna poloha každého zvislého elektrokanálika je tak na prvý pohľad viditeľná. Okrem toho prelisy slúžia ako pomôcka pri murovaní, pretože na získanie priechodov celou výškou steny je nutné dodržať presné preväzby.,“ hovorí technický konzultant KM Beta Vlastimil Sova.

TIP: Ak projekt počíta s trasou pre viac káblov, kedy by už elektrokanálik nemusel stačiť, používajú sa vápennopieskové profily v tvare písmena U. Pomocou nich je možné priamo v stene vytvoriť kapacitný zvislý kanál s hĺbkou až 120 milimetrov. Slúžiť tak môže napríklad aj na rozvody vody medzi poschodiami.

Aby ste si použitím blokov Sendwix uľahčili prácu na vedení zvislých rozvodov čo najviac, dbajte na dodržiavanie pracovných postupov. Na aplikáciu malty alebo lepidla tak nepoužívajte klasický hrebeň, ale dávkovač s posuvným hradítkom, aby sa neupchali už spomínané elektrokanáliky.

Náradie? Ideálne na to určené

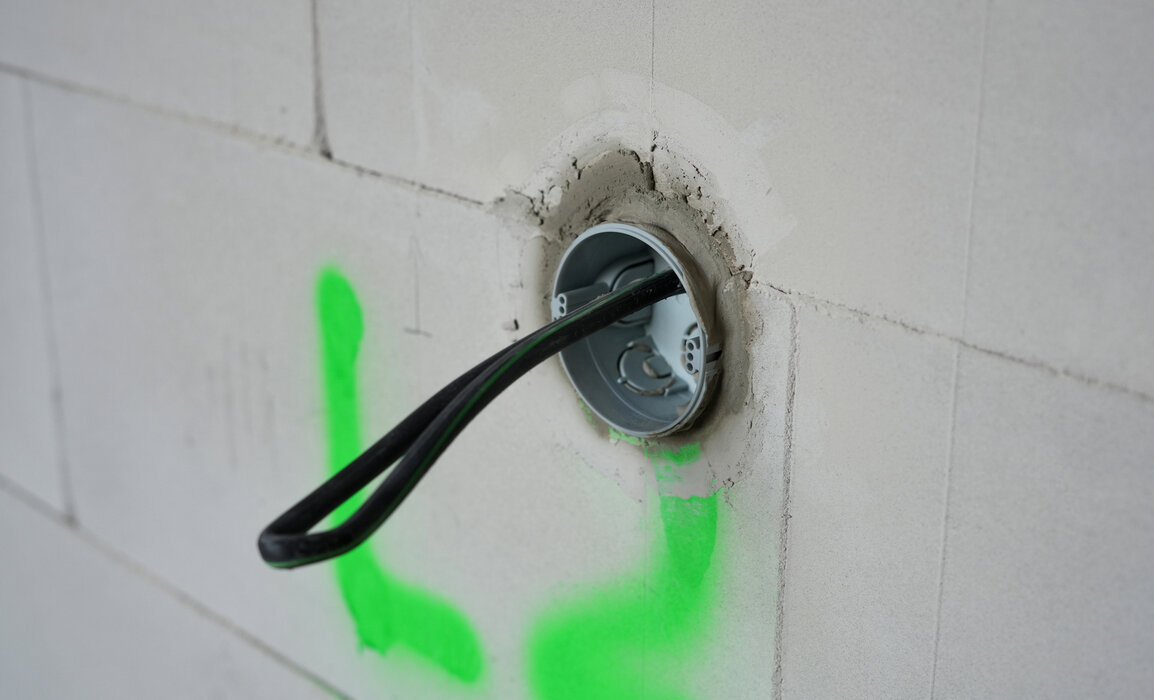

Základom je náradie. „Určite neimprovizujte a použite odporúčané nástroje. V prvom rade ide o rúrkový vrták so segmentovou korunkou. Ten je určený pre otvory na elektroinštalačnej krabice. Jeho dĺžka by mala byť 130 milimetrov, aby bolo možné prevŕtanie až do elektrokanálka aj v prípade muriva hrúbky 240 milimetrov a viac. Na prípadné vodorovné vedenie je potom najlepšia drážkovacia fréza. Buď s diamantovými kotúčmi alebo korčeková, ktorá materiál aj priamo odoberá,“ vysvetľuje Vlastimil Sova s tým, že diamantové nástroje je možné objednať priamo u nás v KM Beta.

POZOR: Vykonávanie drážok rázovými nástrojmi, teda v prvom rade búracím kladivom, je neprípustné v akomkoľvek murive. Hrozí praskanie tehál a ich odtrhnutie z maltového lôžka. Tým je narušená pevnosť steny a v budúcnosti hrozí napríklad praskanie omietok. S rovnakými rizikami sa budete stretávať aj v prípade použitia ručného sekáča a kladiva.

Keď musíme vodorovne

Pri návrhu vedenia elektroinštalácie sa vždy postupuje tak, aby v stenách boli ideálne len zvislé trasy. Maximálne sa využíva možnosť pokladať zväzky káblov pod vrstvy podlahových tepelných izolácií, prípadne sa umiestňujú do stropných podhľadov. Napriek tomu sa občas nevyhnete nutnosti realizovať aj vodorovné drážky.

Na čo si teda dať v týchto prípadoch pozor? Maximálna hĺbka drážky sa odvíja od jej dĺžky a od hrúbky steny. Napríklad pri murive s hrúbkou v rozmedzí od 226 do 300 milimetrov je možné realizovať drážku hlbokú až 25 milimetrov, pokiaľ jej dĺžka nepresiahne 1 250 milimetrov. Pokiaľ je drážka dlhšia, musíme hĺbku znížiť na 15 milimetrov. Osobitnú pozornosť potom vyžadujú priečky a typicky medzibytové steny, na ktoré sú kladené dve protichodné požiadavky – dobre tlmiť hluk a zachovať čo najmenšiu hrúbku.

TIP: Pokiaľ realizujete vodorovné drážky, je z mnohých dôvodov vhodné držať sa v odporúčaných inštalačných zónach. Každý dobrý remeselník pozná toto pravidlo, takže pri prípadnej rekonštrukcii vie, kde má postupovať so zvýšenou opatrnosťou, aby nedošlo k poškodeniu vedenia. Dolná zóna je v rozmedzí od 150 do 450 milimetrov od dokončenej podlahy. Horná potom v tom istom rozmedzí od stropu. Existuje aj vodorovná stredná zóna – 900 až 1 200 milimetrov od dokončenej podlahy.

A čo tepelné mosty?

Zásah do obvodových stien, predovšetkým zoslabovanie ich hrúbky môže mať nepríjemné následky v podobe ťažko riešiteľných tepelných mostov. Platí to najmä v prípade jednovrstvového muriva s vloženou tepelnou izoláciou. Pri použití vápennopieskového systému Sendwix nič podobné nehrozí. „Sendwix totiž plní úlohu nosného muriva, zaisťuje priaznivú mikroklímu a tvorí akustickú bariéru. Samotná tepelno-izolačná funkcia zostáva na vonkajšej kontaktnej zatepľovacej vrstve. Tepelné mosty sú tak pri správne dodržanom realizácii stavby vylúčené,“ uzatvára Vlastimil Sova.
